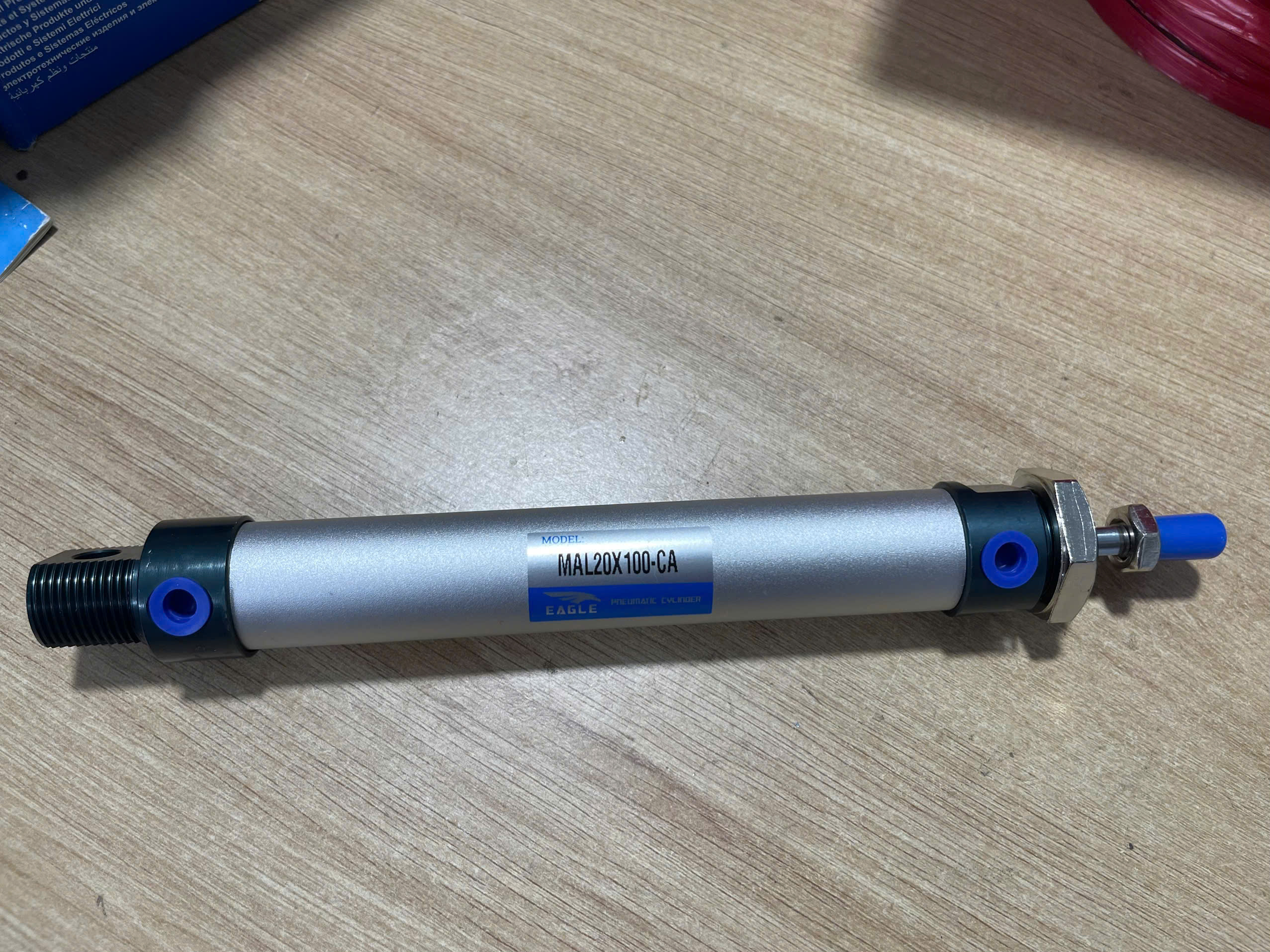

1.MAL20x100
là một xi lanh khí nén dạng “mini / compact cylinder” thuộc dòng AirTAC (hoặc tương tự) với đường kính pittông (bore) 20 mm và hành trình (stroke) 100 mm.
2.Vì sao chọn xi lanh MAL20x100
-
Kích thước nhỏ — gọn nhẹ, dễ lắp đặt
Vì piston chỉ 20 mm và tổng thể xi lanh nhỏ gọn, MAL20x100 phù hợp cho các hệ thống, máy móc có không gian hạn chế — dễ bố trí trong chỗ hẹp, dễ gá lắp, phù hợp với các thiết kế cần tiết kiệm không gian. -
Hành trình 100 mm — hợp với các chuyển động vừa & nhẹ/mới trung bình
Hành trình 100 mm giúp MAL20x100 đủ dài để thực hiện các hành động đẩy/kéo, kẹp, di chuyển chi tiết, mà không “quá dài” gây cồng kềnh. Thích hợp cho các cơ cấu cần di chuyển tương đối — ví dụ: bốc/kẹp, đóng mở, đẩy nhẹ, định vị chi tiết,… -
Tác động kép (double‑acting) — linh hoạt chuyển động hai chiều
MAL20 (và MAL20x100) là xi lanh khí nén double‑acting, nghĩa là có thể dùng khí nén để đẩy ra và kéo piston về — giúp thực hiện chu trình đẩy/kéo liên tục, kiểm soát chuyển động chính xác, thuận tiện cho tự động hóa. -
Thân nhôm / nhẹ & bền, chịu ăn mòn — phù hợp môi trường công nghiệp
Theo thông số của dòng MAL, phần thân xi lanh thường làm bằng hợp kim nhôm, có ưu điểm nhẹ, chống oxi hóa, ít han gỉ, dễ vệ sinh và bền theo thời gian — thuận lợi khi dùng trong nhà máy, môi trường công nghiệp. -
Áp suất & dải làm việc phù hợp với nhiều hệ thống
MAL20x100 hoạt động tốt ở áp suất khoảng 0.1–1.0 MPa (tùy hãng) — phù hợp với nguồn khí nén công nghiệp tiêu chuẩn — nên dễ đồng bộ với các hệ thống khí nén khác mà không cần thiết bị quá đặc biệt. -
Giá thành & hiệu quả – phù hợp cho các ứng dụng nhỏ, tần suất cao, chi phí hợp lý
Vì MAL là dòng xi lanh “mini / nhỏ gọn / tiêu chuẩn”, nên so với xi lanh lớn, chi phí vật liệu, khí, lắp đặt, bảo trì thường thấp hơn; phù hợp nếu bạn dùng để đẩy/kẹp/di chuyển chi tiết nhẹ hoặc trung bình — tức giảm chi phí đầu tư mà vẫn đảm bảo hiệu năng. -
Tính đa dụng — dễ tích hợp trong các máy móc nhỏ → trung bình, tự động hóa, đóng gói, kẹp chi tiết, bốc xếp nhẹ,…)
Nhờ kích thước và lực vừa phải, MAL20x100 phù hợp với nhiều ứng dụng: máy đóng gói, máy lắp ráp, tự động hóa nhỏ, kẹp chi tiết, đẩy di chuyển, tịnh tiến, định vị, v.v.
3. Ưu điểm của xi lanh MAL20x100
-
Kích thước nhỏ, gọn nhẹ — dễ bố trí lắp đặt
Vì bore (đường kính trong) chỉ 20 mm nên MAL20x100 có thân xi lanh nhỏ, nhẹ — thuận tiện khi lắp vào những máy móc hoặc cơ cấu có không gian hạn chế. -
Hành trình vừa đủ — phù hợp cho các chuyển động ngắn / trung bình
Với hành trình 100 mm, MAL20x100 đủ để thực hiện các thao tác đẩy, kéo, kẹp, định vị chi tiết trong khoảng cách vừa phải — phù hợp cho các dây chuyền tự động nhỏ, thay vì dùng xi lanh lớn cồng kềnh. -
Vật liệu nhôm / hợp kim nhẹ & bền — chống gỉ / chống ăn mòn, tuổi thọ cao
Thân xi lanh MAL được chế tạo từ hợp kim nhôm/trong một số phiên bản với vật liệu bền, giúp giảm trọng lượng, chống oxy hóa, thuận lợi cho môi trường công nghiệp hoặc môi trường có độ ẩm cao. -
Cơ chế tác động kép — chuyển động đẩy và kéo linh hoạt, ổn định
MAL20x100 thường là xi lanh “hai tác động” (double‑acting), nghĩa là có thể đẩy ra và rút piston về bằng khí — thuận tiện cho các cơ cấu cần chuyển động 2 chiều, lặp lại nhiều lần. -
Đa dạng lựa chọn hành trình & tùy chỉnh — linh hoạt cho nhiều ứng dụng khác nhau
Dòng xi lanh MAL (với bore 20 mm) có nhiều phiên bản với hành trình khác nhau (25, 50, 75, 100, 125… mm, thậm chí dài hơn), nên bạn có thể chọn MAL20x100 hoặc những phiên bản khác tùy theo yêu cầu thực tế — rất linh hoạt trong thiết kế máy. -
Hoạt động ổn định trong dải áp suất & nhiệt độ tương đối rộng
MAL20x100 có khoảng áp suất hoạt động tiêu chuẩn (thường khoảng 0.1–1.0 MPa) và phù hợp nhiệt độ môi trường phổ biến (ví dụ khoảng ‑20°C đến +70°C) — dễ tích hợp vào nhiều hệ thống khí nén công nghiệp thông thường. -
Chi phí / tiêu hao thấp — phù hợp cho ứng dụng nhỏ/ vừa và sản xuất hàng loạt
Vì kích thước nhỏ, thiết kế đơn giản và tiêu hao khí thấp hơn xi lanh lớn, MAL20x100 thường có giá/chi phí vận hành — bảo trì dễ dàng, hợp lý cho các máy nhỏ, cơ cấu kẹp, đẩy/chuyển động nhẹ, hoặc dây chuyền tự động cỡ nhỏ.
4.Thông số kỹ thuật của xi lanh MAL20x100
| Thông số | Giá trị / Đặc điểm |
|---|
| Đường kính (bore) piston | 20 mm |
| Hành trình piston (stroke) | 100 mm |
| Kiểu hoạt động | Tác động kép (Double‑acting) — piston được đẩy & kéo bởi khí nén |
| Môi chất hoạt động | Khí nén (compressed air) |
| Áp suất hoạt động | ~ 0.1 – 1.0 MPa (tương đương ~ 1 – 10 bar) |
| Áp suất thử nghiệm / chịu mức cao | ~ 1.5 MPa (proof / maximum) |
| Kích thước cổng khí (port) | thường 1/8 inch (PT 1/8, hoặc M5 / Rc1/8 tùy model/nhà sản xuất) |
| Vật liệu thân xi lanh | Thân nhôm hợp kim (aluminum alloy) — giúp nhẹ & bền, chống ăn mòn. |
| Ty piston (piston rod) | Thép mạ crom / thép hợp kim — đảm bảo độ cứng và độ bền chịu lực & ma sát. |
| Tốc độ piston |
| Nhiệt độ làm việc | khoảng –20°C tới +70°C (thông thường) |
| Tiêu chuẩn chuẩn | Được chế tạo theo chuẩn xi lanh tròn mini (tương đương ISO 6432 / chuẩn xi lanh mini) |
5.Ứng dụng của xi lanh MAL20x100
-
Máy tự động hóa nhỏ / dây chuyền sản xuất nhẹ
-
MAL20x100 thích hợp cho các máy lắp ráp, máy đóng gói nhỏ, băng chuyền tự động, nơi cần chuyển động tuyến tính ngắn và lực vừa phải.
-
Ví dụ: đẩy chi tiết nhỏ vào vị trí, kẹp/lắp linh kiện, điều khiển cơ cấu nâng hạ nhẹ.
-
-
Cơ cấu đẩy – kéo – kẹp
-
Do là xi lanh tác động kép (double-acting), MAL20x100 có thể đẩy ra/kéo về, phù hợp cho các cơ cấu tịnh tiến, kẹp chi tiết, định vị vật liệu nhẹ.
-
-
Thiết bị đóng mở, định vị
-
Dùng trong cửa đóng mở tự động, van khí, cơ cấu khóa/giữ vật, đặc biệt trong môi trường sản xuất hoặc thử nghiệm.
-
Hành trình 100 mm vừa đủ để thực hiện các thao tác ngắn mà không cần xi lanh lớn.
-
-
Máy đóng gói, máy in, máy dập nhỏ
-
MAL20x100 có thể đẩy chi tiết, ép chi tiết, định vị vật liệu trong các thiết bị cần lực nhẹ và độ chính xác cao, như máy dập, máy in nhỏ, máy đóng gói mini.
-
-
Thiết bị tự động trong công nghiệp nhẹ / chế biến thực phẩm / điện tử
-
Nhờ kích thước nhỏ, nhẹ, xi lanh này phù hợp với máy móc công nghiệp nhẹ, nơi yêu cầu tốc độ cao, chu kỳ lặp lại nhiều lần, chi tiết nhỏ cần di chuyển nhẹ.
-
6.Vì Sao Nên Mua Xi lanh MAL20x100
Sản Phẩm Chất Lượng Cao: xi lanh MAL20x100 được nhập khẩu chính hãng, đáp ứng các tiêu chuẩn khắt khe về hiệu suất và độ bền.
Giá Cạnh Tranh: Chúng tôi cam kết mang đến mức giá hợp lý nhất cho khách hàng. Dịch Vụ Hỗ Trợ Tận Tâm: Đội ngũ kỹ thuật sẵn sàng tư vấn và hỗ trợ lắp đặt, bảo trì 24/7.
Giao Hàng Nhanh Chóng: Hệ thống phân phối rộng khắp, đáp ứng kịp thời nhu cầu của khách hàng.
7. Cách Mua Xi lanh MAL20x100
Bạn đang tìm kiếm Xi lanh MAL20x100 chất lượng cao cho hệ thống khí nén của mình? Hãy liên hệ ngay với Công ty TNHH Máy và Thiết bị Tiến Phương để được tư vấn và báo giá.
CÔNG TY TNHH MÁY VÀ THIẾT BỊ TIẾN PHƯƠNG
Địa chỉ: 74 Nguyễn Văn Linh,Quốc Lộ 5A,Mỹ Hào,Hưng Yên
Hotline :0983.575.688 / 0965.056.238
Email : tienphuonggmt@gmail.com
Website: Trang chủ – CÔNG TY TNHH MÁY VÀ THIẾT BỊ TIẾN PHƯƠNG (maynenkhitienphuong.net)
Zalo: https://zalo.me/0965056238
youtube: Tiến Phương Official
Liên hệ ngay để nhận tư vấn và mua Xi lanh MAL20x100 chính hãng, giá tốt nhất!
