Mạch điện đấu nối màn hình MAM880 – Hướng dẫn kiểm tra và kết nối trong hệ thống máy nén khí

Trong quá trình sửa chữa, bảo dưỡng máy nén khí, một trong những công việc kỹ thuật thường gặp là kiểm tra màn hình điều khiển và hệ thống dây điện kết nối giữa màn hình với bộ điều khiển của máy.

Đối với một số dòng máy nén khí sử dụng bộ điều khiển MAM880, việc nắm được nguyên lý và mạch điện đấu nối màn hình MAM880 sẽ giúp kỹ thuật viên thuận tiện hơn trong quá trình kiểm tra, xác định nguyên nhân khi màn hình không hiển thị, mất tín hiệu hoặc máy không thể điều khiển bình thường.

Trong bài viết này, Công ty TNHH Máy và Thiết bị Tiến Phương chia sẻ một số thông tin cơ bản về mạch điện đấu nối màn hình MAM880, đồng thời hướng dẫn cách tiếp cận khi kiểm tra hệ thống điện điều khiển máy nén khí.

Lưu ý: Sơ đồ đấu nối thực tế có thể thay đổi tùy theo model máy nén khí, phiên bản bộ điều khiển, cách thiết kế tủ điện và cấu hình của từng nhà sản xuất. Vì vậy, khi sửa chữa thực tế cần đối chiếu với sơ đồ điện và thiết bị đang sử dụng, không nên đấu nối chỉ dựa trên màu dây.

1. Màn hình MAM880 là gì?

MAM880 là một bộ điều khiển được sử dụng trên một số hệ thống máy nén khí trục vít để thực hiện chức năng giám sát, điều khiển và hiển thị trạng thái hoạt động của máy.

Thông qua màn hình điều khiển, người vận hành có thể theo dõi các thông số quan trọng như:

• Áp suất khí nén.
• Nhiệt độ đầu nén.
• Trạng thái chạy/dừng máy.
• Thời gian vận hành.
• Cảnh báo và lỗi của máy.
• Trạng thái các thiết bị trong hệ thống.
• Một số thông số cài đặt và điều khiển của máy nén khí.

Vì vậy, khi màn hình hoặc đường truyền tín hiệu gặp sự cố, việc vận hành máy có thể bị ảnh hưởng đáng kể.

Đặc biệt, trong quá trình bảo dưỡng những máy nén khí đã sử dụng nhiều năm, tình trạng oxy hóa đầu dây, lỏng giắc cắm, đứt dây, chập dây hoặc nguồn cấp không ổn định là những vấn đề cần được kiểm tra trước khi kết luận màn hình bị hỏng.

2. Mạch điện đấu nối màn hình MAM880 gồm những phần nào?

Về nguyên lý, hệ thống điều khiển có thể hình dung theo các nhóm kết nối chính:

Nguồn cấp → Bộ điều khiển → Màn hình MAM880

Đồng thời bộ điều khiển cũng nhận tín hiệu từ các cảm biến và thiết bị bảo vệ trên máy:

Cảm biến áp suất

↓

Cảm biến nhiệt độ

↓

Bộ điều khiển

↓

Màn hình MAM880

↓

Hiển thị thông số / cảnh báo / trạng thái máy

Do đó, khi màn hình không hoạt động, không nên lập tức kết luận rằng màn hình đã hỏng.

Cần kiểm tra lần lượt từ nguồn điện, dây dẫn, giắc kết nối, tín hiệu truyền thông cho đến bộ điều khiển.

3. Sơ đồ nguyên lý đấu nối màn hình MAM880

Trong thực tế, số lượng dây, chân kết nối và cách bố trí terminal có thể khác nhau tùy từng cấu hình máy.

Vì vậy, khi cần đấu nối màn hình MAM880, kỹ thuật viên nên xác định chính xác:

• Model máy nén khí.
• Model bộ điều khiển.
• Phiên bản MAM880 đang sử dụng.
• Điện áp nguồn cấp.
• Sơ đồ điện nguyên bản của máy.
• Các chân nguồn và chân tín hiệu.
• Loại giao tiếp giữa màn hình và bộ điều khiển.

Đây là bước rất quan trọng để tránh đấu nhầm nguồn hoặc tín hiệu.

4. Những lỗi thường gặp khi màn hình MAM880 không hoạt động

Trong thực tế sửa chữa máy nén khí, màn hình không hiển thị có thể xuất phát từ nhiều nguyên nhân khác nhau.

4.1. Mất nguồn cấp cho màn hình

Đây là bước đầu tiên cần kiểm tra.

Nếu màn hình hoàn toàn không sáng, kỹ thuật viên cần kiểm tra:

• Nguồn cấp vào hệ thống.
• Cầu chì.
• Aptomat.
• Nguồn DC nếu hệ thống sử dụng nguồn chuyển đổi.
• Điện áp tại chân cấp nguồn màn hình.
• Dây nguồn và các đầu terminal.

Không nên chỉ nhìn bằng mắt và kết luận nguồn vẫn bình thường.

Tốt nhất nên sử dụng đồng hồ đo để kiểm tra điện áp thực tế tại các điểm cần thiết.

4.2. Dây kết nối bị lỏng hoặc oxy hóa

Máy nén khí thường hoạt động trong môi trường có:

• Nhiệt độ cao.
• Rung động.
• Dầu.
• Bụi.
• Hơi ẩm.

Sau thời gian dài vận hành, các đầu terminal và giắc cắm có thể bị oxy hóa hoặc tiếp xúc không tốt.

Một đầu dây chỉ cần tiếp xúc kém cũng có thể gây ra hiện tượng:

• Màn hình chập chờn.
• Mất tín hiệu.
• Hiển thị không đầy đủ.
• Máy báo lỗi giao tiếp.
• Máy không nhận lệnh từ màn hình.

Do đó, việc kiểm tra và vệ sinh các đầu nối là một bước khá quan trọng trong quá trình bảo dưỡng.

5. Kiểm tra đường truyền tín hiệu giữa MAM880 và bộ điều khiển

Nếu màn hình vẫn được cấp nguồn nhưng không giao tiếp được với bộ điều khiển, cần kiểm tra đường truyền tín hiệu.

Có thể kiểm tra theo trình tự:

Màn hình → dây tín hiệu → đầu nối → bộ điều khiển

Cần chú ý tình trạng:

• Đứt dây.
• Chạm chập.
• Đấu sai chân.
• Lỏng terminal.
• Tiếp xúc kém.
• Nhiễu tín hiệu.
• Lỗi bộ điều khiển.

Một điểm quan trọng là không nên tự ý thay đổi vị trí các dây tín hiệu khi chưa xác định được sơ đồ chân.

Việc đấu nhầm có thể làm phát sinh lỗi nghiêm trọng hơn hoặc gây hư hỏng thiết bị điện tử.

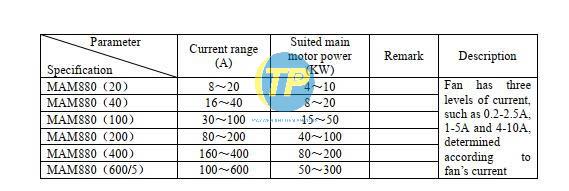

6. Khi thay màn hình MAM880 cần lưu ý điều gì?

Trong trường hợp xác định màn hình bị lỗi và cần thay thế, không nên chỉ quan tâm đến việc màn hình có cùng hình thức bên ngoài hay không.

Cần kiểm tra sự tương thích giữa:

Màn hình – bộ điều khiển – phần mềm/phiên bản – cấu hình máy

Một số trường hợp màn hình có thể có hình thức tương tự nhưng không hoàn toàn tương thích với hệ thống điều khiển đang sử dụng.

Vì vậy, trước khi thay thế, nên kiểm tra:

• Model màn hình.
• Mã sản phẩm.
• Phiên bản.
• Điện áp làm việc.
• Kiểu giao tiếp.
• Bộ điều khiển đi kèm.
• Cấu hình của máy nén khí.

Đặc biệt đối với các máy nén khí đã vận hành nhiều năm, việc xác định đúng linh kiện thay thế sẽ giúp hạn chế thời gian máy phải dừng sản xuất.

7. Không nên chỉ nhìn vào màn hình khi máy báo lỗi

Một lỗi thường gặp trong quá trình sửa chữa máy nén khí là người vận hành nhìn thấy cảnh báo trên màn hình và cho rằng chính màn hình là nguyên nhân.

Thực tế, màn hình chủ yếu có nhiệm vụ hiển thị thông tin và giao tiếp với hệ thống điều khiển.

Nguyên nhân lỗi có thể nằm ở một vị trí hoàn toàn khác.

Ví dụ:

Máy báo nhiệt độ cao

Không có nghĩa là màn hình bị lỗi.

Kỹ thuật viên cần kiểm tra:

• Nhiệt độ thực tế.
• Cảm biến nhiệt độ.
• Dầu máy.
• Lọc dầu.
• Két làm mát.
• Quạt làm mát.
• Điều kiện thông gió.
• Hệ thống điều khiển.

Tương tự, khi máy báo lỗi áp suất, cần kiểm tra cảm biến áp suất và toàn bộ hệ thống liên quan thay vì chỉ xử lý phần hiển thị.

Đây cũng là lý do việc chẩn đoán đúng nguyên nhân trước khi thay linh kiện có vai trò rất quan trọng.

8. Kinh nghiệm kiểm tra hệ thống điện máy nén khí từ Tiến Phương

Trong quá trình cung cấp máy nén khí và thực hiện bảo dưỡng, sửa chữa cho khách hàng, chúng tôi nhận thấy rằng một hệ thống máy nén khí hoạt động ổn định không chỉ phụ thuộc vào chất lượng của riêng máy nén.

Các yếu tố như:

• Hệ thống điện.
• Tủ điều khiển.
• Cảm biến.
• Đường ống khí.
• Bình tích áp.
• Máy sấy khí.
• Bộ lọc khí.
• Hệ thống xả nước.
• Chế độ bảo dưỡng.

đều có thể ảnh hưởng đến hiệu quả và độ ổn định của toàn bộ hệ thống.

Vì vậy, khi khách hàng gặp sự cố, Tiến Phương ưu tiên tìm nguyên nhân gốc của vấn đề thay vì chỉ thay linh kiện theo hiện tượng.

Đây cũng là một trong những định hướng mà chúng tôi theo đuổi trong quá trình cung cấp dịch vụ kỹ thuật máy nén khí.

9. Cần hỗ trợ kiểm tra MAM880 hoặc hệ thống máy nén khí?

Nếu doanh nghiệp của bạn đang gặp tình trạng:

• Màn hình MAM880 không lên.
• Màn hình MAM880 bị mất tín hiệu.
• Máy nén khí báo lỗi bất thường.
• Máy không nhận tín hiệu điều khiển.
• Máy nén khí hoạt động không ổn định.
• Cần kiểm tra tủ điện và hệ thống điều khiển.
• Cần thay thế màn hình hoặc linh kiện máy nén khí.
• Cần bảo dưỡng máy nén khí định kỳ.

hãy kiểm tra toàn bộ hệ thống trước khi quyết định thay linh kiện.
